[밑바닥부터 시작하는 딥러닝] CH. 7 합성곱 신경망(CNN)

- 데이터셋 다운로드

github.com/WegraLee/deep-learning-from-scratch

WegraLee/deep-learning-from-scratch

- 사진 출처

github.com/ExcelsiorCJH/DLFromScratch

ExcelsiorCJH/DLFromScratch

---

7.1 전체구조

• 이전의 신경망과 같이 계층을 조합하여 만들 수 있음
• 합성곱계층(Convolutional layer)과 풀링계층(Pooling layer)이 등장
• 완전연결층(fully conneted) : 인접하는 계층의 모든 뉴런과 결합된 신경망
• CNN의 구조 (합성곱과 풀링계층 추가)

7.2 합성곱 계층

• 패딩, 스트라이드 등 CNN 고유 용어 등장

7.2.1 완전연결 계층의 문제점

• 데이터의 형상이 무시됨 : 3차원 데이터를 1차원 데이터로 평탄화해야 함
  • 이미지(3차원)의 형상에는 공간적 정보가 담겨져 있음
  • 공간적으로 가까운 픽셀의 값은 비슷하거나, RGB의 각 채널은 서로 밀접연관 등의 패턴
• CNN의 합성곱계층은 형상을 유지 (3차원데이터 입력 / 출력)
• CNN에서는 합성곱 계층의 입출력 데이터를 특징 맵(feature map)이라고도 함 (입력특징맵 / 출력특징맵)

7.2.2 합성곱 연산

• 이미지 처리에서 말하는 필터 연산에 해당
• 예시 : 입력데이터는 세로,가로 방향의 형상가짐 (필터도 마찬가지)
• 입력은 (4,4), 필터는 (3,3), 출력은(2,2)의 형상
• 문헌에따라 필터를 커널이라고 지칭

• 합성곱연산은 필터의 윈도우를 일정 간격 이동해가며 입력데이터에 적용
• 입력과 필터에서 대응하는 원소끼리 곱한 후 그 총합 계산 (단일 곱셈-누산, FMA)



• Scipy의 2차원 합성곱함수(scipy.signal.convolved2d)를 이용하면 위의 예시와 다르게 나옴
  • 같은 결과를 얻으려면 교차상관함수(scipy.signal.correlate2d)를 사용해야함
  • 주어진 필터를 플리핑(flipping)하면 합성곱, 그렇지 않으면 교차상관
  • 플리핑 : 원소들을 좌우,상하로 각 한번씩 뒤집는 것
  • 딥러닝 라이브러리들의 합성곱함수들은 플리핑하지 않거나, 플리핑 여부를 인수로 받기도 함

• 편향까지 포함한 합성곱 연산
  • 편향은 항상 하나(1,1)만 존재 = 모든 원소에 더함

7.2.3 패딩

• 합성곱 연산을 수행하기 전 입력 데이터 주변을 특정 값 (ex.0)으로 채우는 것
• 예시 : (4,4)크기의 입력데이터에 폭이 1인 패딩 적용

• (4,4) 입력데이터에 패딩 추가되어 (6,6)이 됨
• 패딩은 출력크기를 조정할 목적으로 사용
  • 연산을 거칠 때 마다 출력의 형상은 계속해서 줄어들음
  • 출력크기가 1이 되어버리면 합성곱연산 불가
  • 입력데이터의 공간적크기를 고정한 채 다음계층에 전달가능

7.2.4 스트라이드

• 필터를 적용하는 위치의 간격
• 스트라이드를 2로 하면 필터적용 윈도우가 두 칸씩 이동

• 스트라이드를 키우면 출력크기는 작아짐
• 패딩, 스트라이드, 출력크기의 관계 수식화
  • 입력크기(H,W) / 필터크기(FH, FW) / 출력크기(OH, OW) / 패딩 P / 스트라이드 S
  • OH=(H+2P-FH)/S+1
  • OW=(W+2P-FW)/S+1
• 수식들은 정수로 나눠떨어지는 값이어야 함

7.2.5 3차원 데이터의 합성곱 연산

• 채널 쪽으로 특징 맵이 여러 개 있을 때
  • 입력데이터와 필터의 합성곱 연산을 채널마다 수행
  • 연산수행 결과 더해서 출력 얻음



• 입력데이터의 채널 수와 필터의 채널 수가 같아야 함
• 필터 자체 크기는 원하는 값으로 설정가능 (모든 채널의 필터는 같은크기)

7.2.6 블록으로 생각하기

• 3차원 직육면체로 생각하면 이해 쉬움
• 3차원 데이터를 배열로 나타낼 때는 채널, 높이, 너비 순서 (C, H, W) / 필터 (C, FH, FW)
• 출력데이터는 한 장의 특징 맵 : 다수의 채널을 내보내려면 필터를 다수 사용



• 필터를 FN개 적용하면 출력 맵도 FN개 생성
• FN개의 맵을 모으면 (FN, OH, OW)인 블록 완성
• 합성곱 연산에서는 필터의 수도 고려해야 함
• 필터의 가중치 데이터는 4차원 데이터 (출력채널 수, 입력채널 수, 높이, 너비)
• 편향 추가

7.2.7 배치처리

• 각 계층을 흐르는 데이터의 차원을 하나 늘려 4차원 데이터로 저장
• (데이터 수, 채널 수, 높이, 너비)

• 주의 : 신경망에 4차원 데이터가 하나 흐를 때마다 데이터 N개에 대한 합성곱 연산수행

7.3 풀링계층

• 세로, 가로 방향의 공간을 줄이는 연산
• 최대 풀링(max pooling) : 최댓값을 구하는 연산
• 풀링의 원도우 크기와 스트라이드는 같은 값으로 설정하는 것이 보통
• 최대풀링의 예

7.3.1 풀링 계층의 특징

• 학습해야 할 매개변수가 없다
• 채널 수가 변하지 않는다
  • 풀링연산은 채널마다 독립적으로 계산하기 때문에 입력채널 그대로 출력
• 입력의 변화에 영향을 적게 받는다 (강건하다)
  • 입력 데이터의 차이를 풀링이 흡수해 사라지게 함

7.4 합성곱/풀링 계층 구현하기

7.4.1 4차원 배열

• CNN에서 계층 사이를 흐르는 데이터는 4차원

# 높이28, 너비28, 채널 1개인 데이터가 10개
import numpy as np

x = np.random.rand(10, 1, 28, 28) # 무작위로 데이터 생성
x.shape

>>> (10, 1, 28, 28)

# 데이터 인덱스를 통한 접근

print(x[0].shape)
print(x[1].shape)

>>>
(1, 28, 28)
(1, 28, 28)

# 첫번째 데이터의 첫 채널의 공간데이터에 접근

x[0, 0] # 또는 x[0][0]

>>>
array([[0.61206976, 0.84700886, 0.8283767 , 0.07469919, 0.65067234,
        0.20880005, 0.76496379, 0.87379827, 0.04830922, 0.15357888,
        0.97190819, 0.20289728, 0.82323917, 0.62009294, 0.5898003 ,
        0.74319218, 0.91953033, 0.14464074, 0.88625752, 0.2942877 ,
        0.99571249, 0.24535918, 0.02239101, 0.67893039, 0.51143285,
        0.11055255, 0.61903003, 0.8351252 ],
        ...



7.4.2 im2col로 데이터 전개하기

• for문 대신 im2col함수 사용하여 간단 구현
• 3차원 데이터에 im2col 적용하면 2차원 행렬로 바뀜

• 실제 상황에서는 필터 적용 영역이 겹치는 경우가 대부분
• 필터 적용 영역이 겹치게 되면 im2col로 전개한 후의 원소 수가 원래보다 많아짐 (메모리 더 많이 소비)
• 컴퓨터는 큰 행렬을 만들어 계산하는 데 탁월해 효율 높일 수 있음

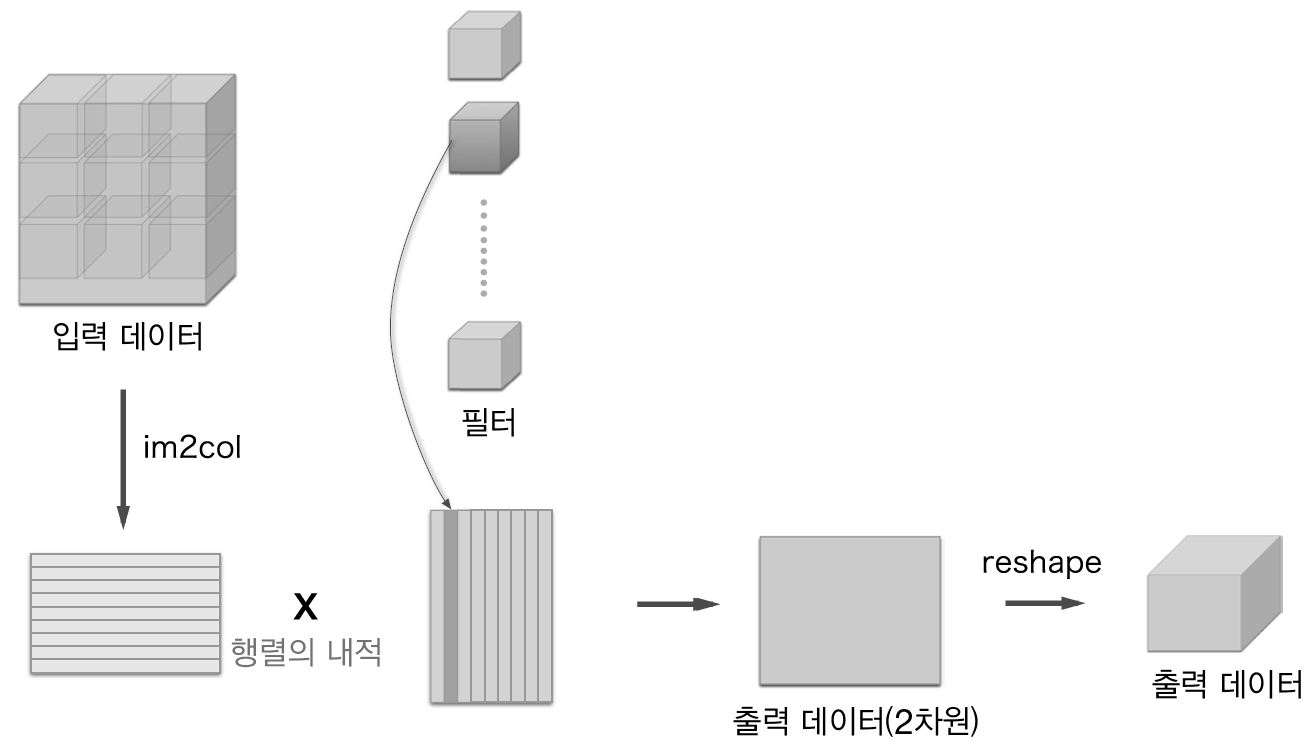

• im2col 입력 데이터 전개 후 합성곱계층 필터 1열전개하고 행렬곱 계산

7.4.3 합성곱 계층 구현하기

• im2col의 인터페이스
  • im2col(input_data, filter_h, filter_w, stride=1, pad=0)
  • input_data : (데이터 수, 채널 수, 높이, 너비)의 입력데이터
  • filter_h : 필터의 높이
  • filter_w : 필터의 너비
  • stride : 스트라이드
  • pad : 패딩

# im2col 사용 구현

import sys, os
sys.path.append('/deep-learning-from-scratch')
from common.util import im2col

x1 = np.random.rand(1, 3, 7, 7) # 데이터 수, 채널 수, 높이, 너비
col1 = im2col(x1, 5, 5, stride=1, pad=0)
print(col1.shape)

x2 = np.random.rand(10, 3, 7, 7) # 데이터 10개
col2 = im2col(x2, 5, 5, stride=1, pad=0)
print(col2.shape)

>>>
(9, 75)
(90, 75)

• 두 가지 경우 모두 2번째 차원의 원소는 75개
  • 필터의 원소 수와 같음 (채널3, 5*5 데이터)
• 배치크기가 1일 때는 (9, 75) 10일 때는 10배인 (90, 75)

# 합성곱 계층 구현 - Convolution 클래스

class Convolution:
  def __init__(self, W, b, stride=1, pad=0):
    self.W = W
    self.b = b
    self.stride = stride
    self.pad = pad

  def forward(self, x):
    FN, C, FH, FW = self.W.shape
    N, C, H, W = x.shape
    out_h = int(1 + (H + 2*self.pad - FH) / self.stride)
    out_w = int(1 + (W +2*self.pad - FW) / self.stride)

    col = im2col(x, FH, FW, self.stride, self.pad) # 입력데이터 전개
    col_W = self.W.reshape(FN, -1).T # 필터 전개
    out = np.dot(col, col_W) + self.b

    out = out.reshape(N, out_h, out_w, -1).transpose(0, 3, 1, 2)

    return out

• eshape 두 번째 인수 -1로 지정하면 다차원 배열의 원소 수가 변환 후에도 똑같이 유지되도록 묶어줌
• transpose함수를 이용해 출력데이터를 적절한 형상으로 바꾸어 줌
  • 인덱스를 지정하여 축의 순서 변경
• 역전파에서는 im2col 대신 col2im 함수 사용

7.4.4 풀링 계층 구현하기

• 풀링의 경우에는 채널이 독립적이라는 점이 합성곱계층과 다른 점
• 전개 후 최댓값 구하고 적절한 형상으로 바꾸어줌

# 풀링 계층 구현

class Pooling:
  def __init__(self, pool_h, pool_w, stride=1, pad=0):
    self.pool_h = pool_h
    self.pool_w = pool_w
    self.stride = stride
    self.pad = pad

  def forward(self, x):
    N, C, H, W = x.shape
    out_h = int(1 + (H - self.pool_h) / self.stride)
    out_w = int(1 + (W - self.pool_w) / self.stride)

    # 전개 (1)
    col = im2col(x, self.pool_h, self.pool_w, self.stride, self.pad)
    col = col.reshape(-1, self.pool_h*self.pool_w)

    # 최댓값 (2)
    out = np.max(col, axis=1) # 각 행마다 최댓값 도출

    # 성형 (3)
    out = out.reshape(N, out_h, out_w, C).transpose(0, 3, 1, 2)

    return out

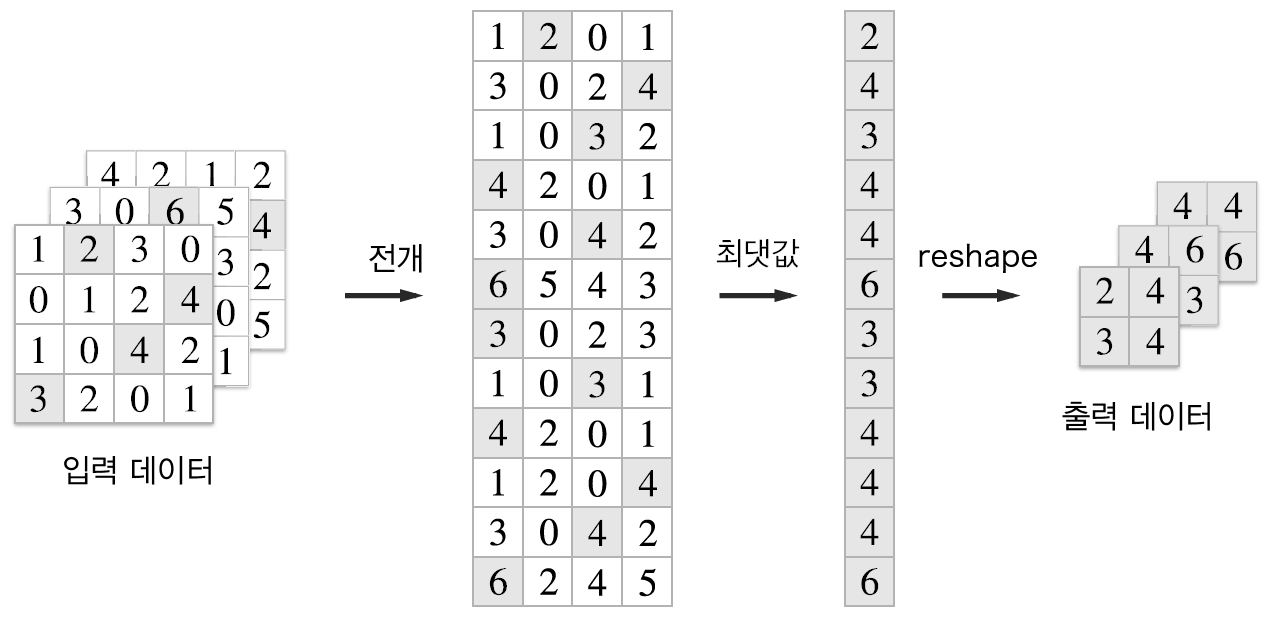

• 풀링 계층 구현의 세 단계

1. 입력데이터 전개
2. 행별 최댓값 구함
3. 적절한 모양으로 성형

7.5 CNN 구현하기

• conv - relu - pool - affine - relu - affine - softmax 형태
• 초기화(__ init __)에서 받는 파라미터(인수)
  • input_dim : 입력 데이터(채널 수, 높이, 너비)의 차원
  • conv_param : 합성곱 계층의 하이퍼파라미터, 딕셔너리의 키는 다음과 같음
    • filter_num : 필터 수
    • filter_size : 필터 크기
    • stride : 스트라이드
    • pad : 패딩
  • hidden_size : 은닉층(완전연결)의 뉴런 수
  • output_size : 출력층(완전연결)의 뉴런 수
  • weight_init_std : 초기화 때의 가중치 표준편차
• 합성곱계층의 하이퍼파라미터는 딕셔너리 형태로 주어짐

[CNN 구현 및 MNIST 학습코드는 너무 길어서 생략, 책과 데이터셋 참고]



7.6 CNN 시각화하기

7.6.1 1번째 층의 가중치 시각화하기

• 1번째 층의 합성곱 계층의 가중치는 (30, 1, 5, 5)
• 채널이 1개라는 것은 필터를 1채널의 회색조 이미지로 시각화 할 수 있다는 뜻

# coding: utf-8
import numpy as np
import matplotlib.pyplot as plt
# from simple_convnet import SimpleConvNet

def filter_show(filters, nx=8, margin=3, scale=10):
    """
    c.f. https://gist.github.com/aidiary/07d530d5e08011832b12#file-draw_weight-py
    """
    FN, C, FH, FW = filters.shape
    ny = int(np.ceil(FN / nx))

    fig = plt.figure()
    fig.subplots_adjust(left=0, right=1, bottom=0, top=1, hspace=0.05, wspace=0.05)

    for i in range(FN):
        ax = fig.add_subplot(ny, nx, i+1, xticks=[], yticks=[])
        ax.imshow(filters[i, 0], cmap=plt.cm.gray_r, interpolation='nearest')
    plt.show()


network = SimpleConvNet()
# 가중치 초기화(랜덤)
filter_show(network.params['W1'])

# 학습 후 가중치
network.load_params("/content/drive/MyDrive/deep-learning-from-scratch/ch07/params.pkl")
filter_show(network.params['W1'])

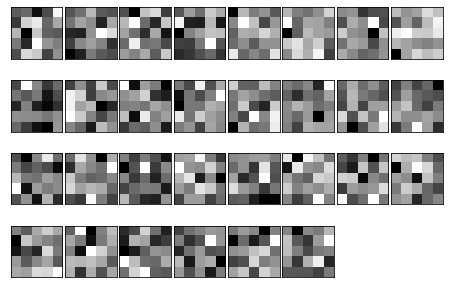

• 위의 사진이 학습전, 아래 사진이 학습 후의 필터
• 학습 전 필터는 무작위로 초기화되고 있어 흑백의 정도에 규칙성이 없음
• 학습을 마친 필터는 규칙성 있는 이미지
• 규칙성있는 필터는 에지(색상이 바뀐 경계선)와 볼륨(국소적으로 덩어리진 영역) 등 보고 있음
• 합성곱 계층의 필터는 에지나 블롭 등의 원시적인 정보 추출가능, 뒤 계층에 전달

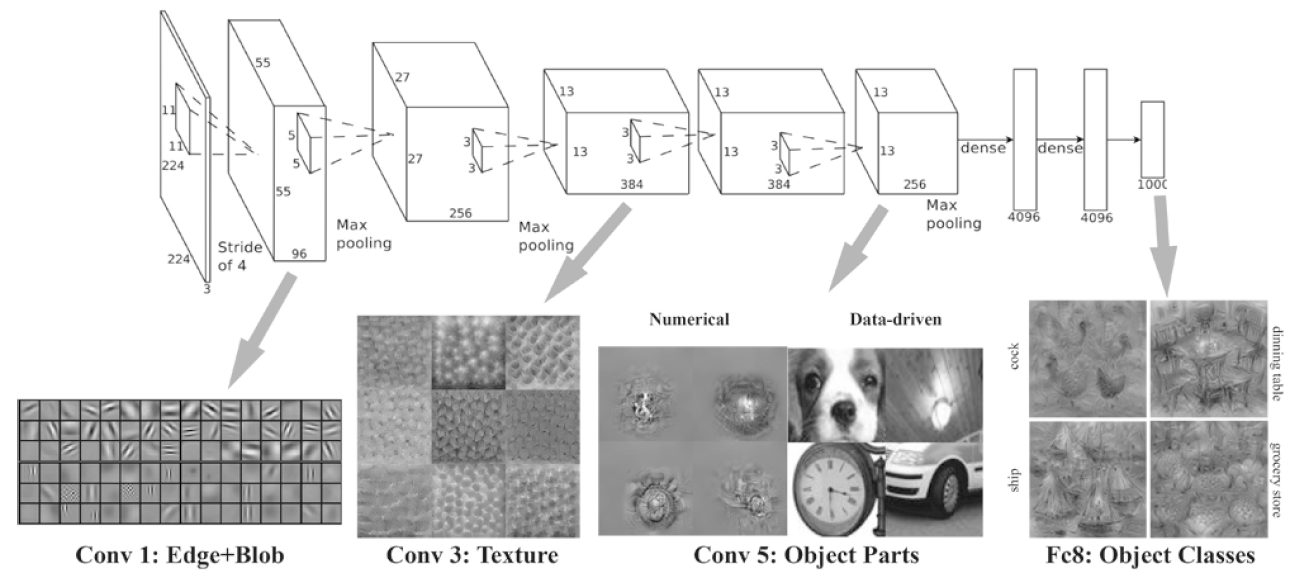

7.6.2 층 깊이에 따른 추출 정보 변화

• 계층이 깊어질수록 추출되는 정보는 더 추상화 됨

• 처음 층은 단순한 에지에 반응하고, 이어 텍스처에 반응하고, 더 복잡한 사물의 일부에 반응하도록 변화

7.7 대표적인 CNN

• LeNet과 AlexNet

7.7.1 LeNet

• 손글씨 숫자 인식 네트워크 (1998)
• 합성곱 계층과 풀링계층(단순히 원소를 줄이기만 하는 서브샘플링 계층)
• 마지막으로 완전연결계층 거치면서 결과 출력
• LeNet과 현재 CNN 비교
  • 활성화 함수 : LeNet(sigmoid) / 현재(ReLU)
  • 데이터 크기 줄이기 : LeNet(서브샘플링, 중간데이터 크기 줄임) / 현재(MaxPooling)

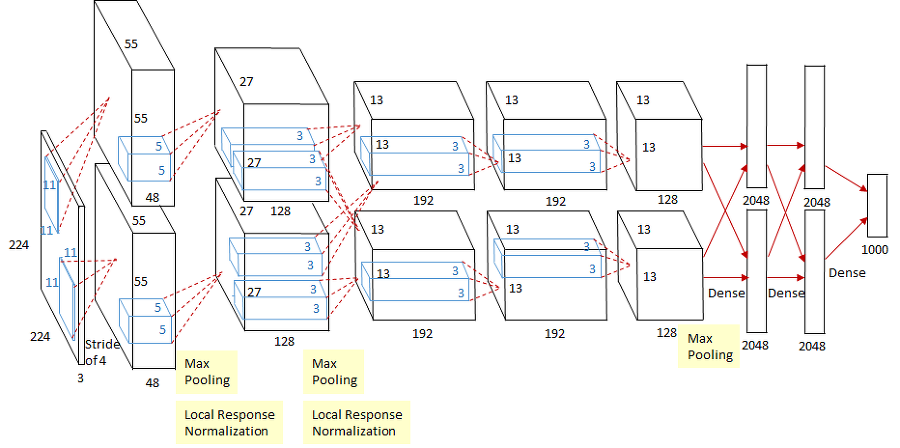

7.7.2 AlexNet

• LeNet과 비교해 바뀐 점
  • 활성화 함수로 ReLU 사용
  • LRN이라는 국소적 정규화 실시하는 계층 이용
  • 드롭아웃 사용
  • GPU계산 위해 병렬적인 구조로 설계
